1 제품상세

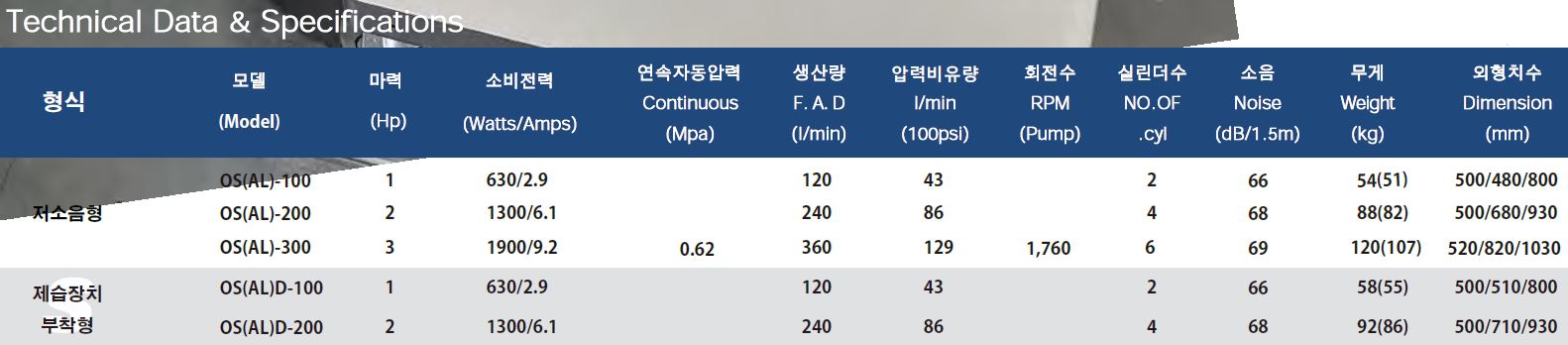

*마력 : 생산량 100 l/min 기준 1HP
*압력설정 : 0.6~0.8 mpa / 연속작동 : 50%기준
*제품의 품질향상을 위해 예고없이 변경될수있습니다
*데이터는 참고용으로 활용하고 주위환경및 사용조건에 따라 달라질수 있습니다

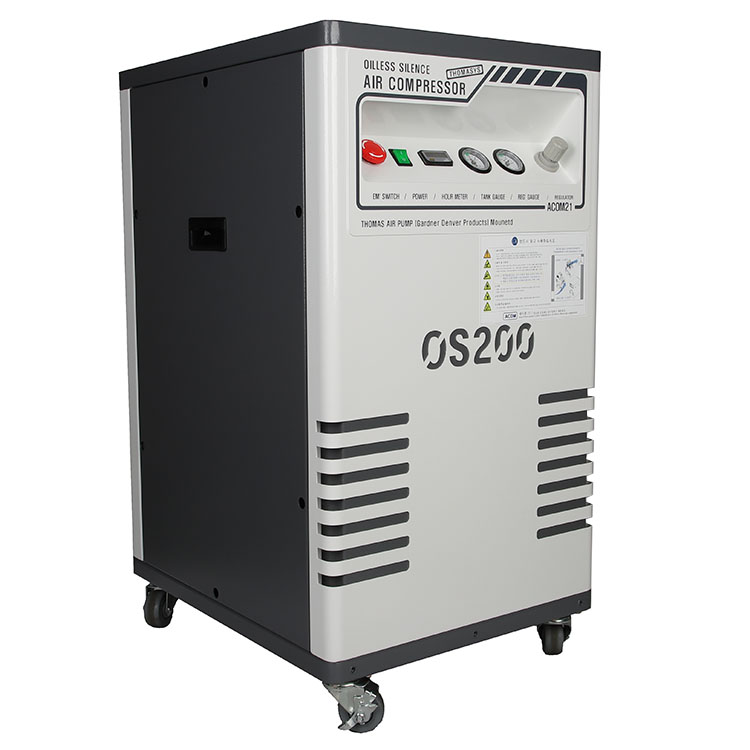

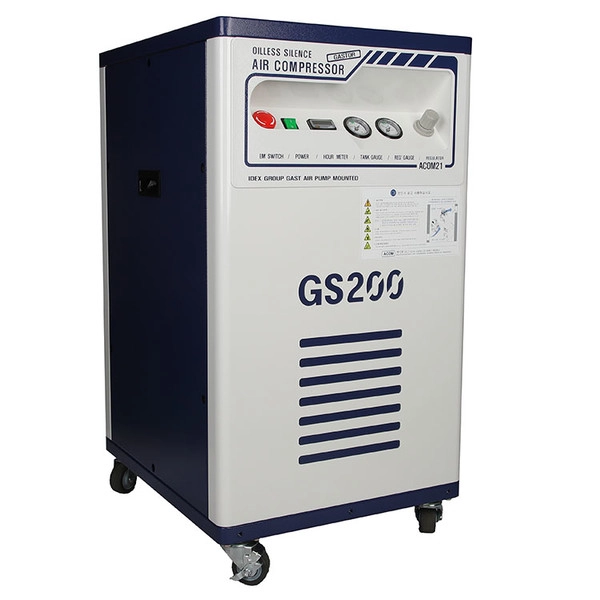

<외부 부품및기능요약>
- 비상누름스위치 : 작동중 위험시 누르면 멈춤니다
- 전원스위치 : 전원 on/off 작동을 합니다
- 아워메터 : 작동된 시간만(누적) 표시 합니다
- 탱크게이지 : 압력스위치에의한 탱크압력을 표시 합니다
- 레귤레이터 게이지 : 레귤레이터에의한 압력을 표시 합니다
- 레귤레이터 : 토출압력및유량을 조절합니다
- 에어토출(PT 1/4"속나사) : 에어출구입니다
- 과전류차단기(7A~10A) : 부하로인한 전류상승시 차단됩니다
- 휴즈소켓(7A~10A) : 유리관휴즈로 과전류 1차 차단됩니다
- 캐스터 : 진동흡수및 이동이 용이합니다

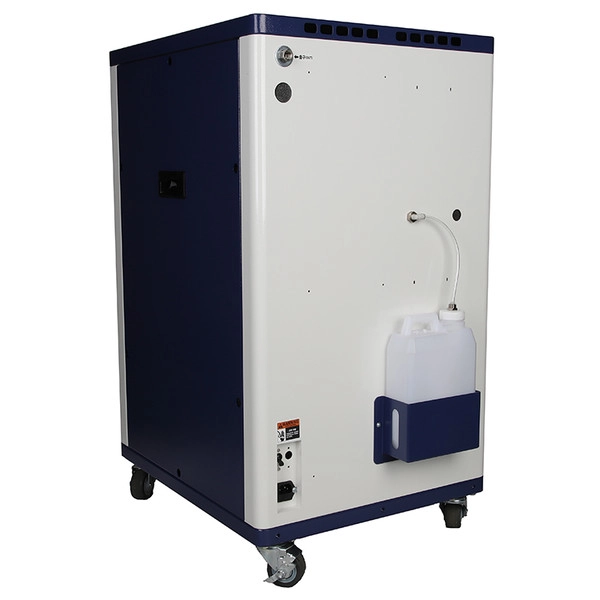

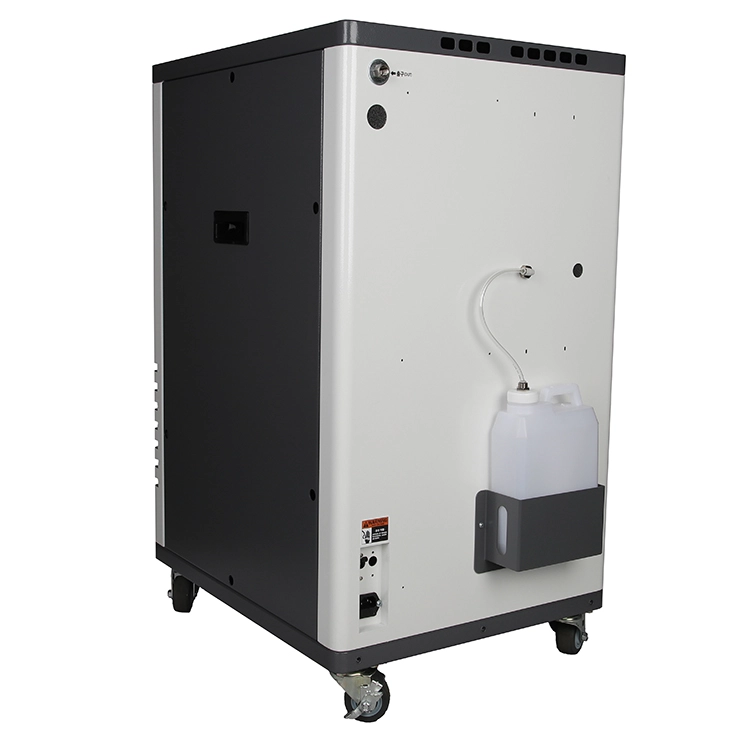

- 물통 : 압력용기의 응축수를 물통으로 배출합니다

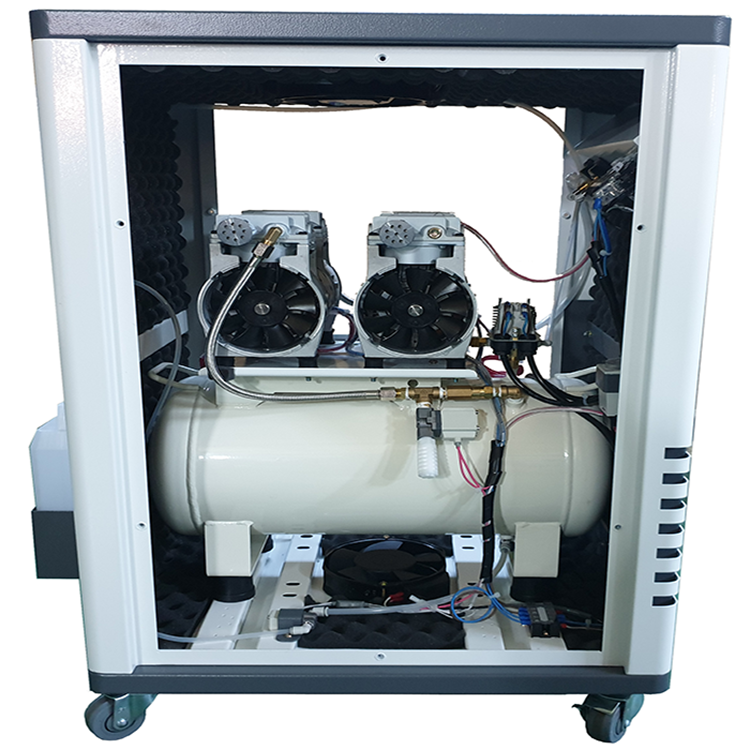

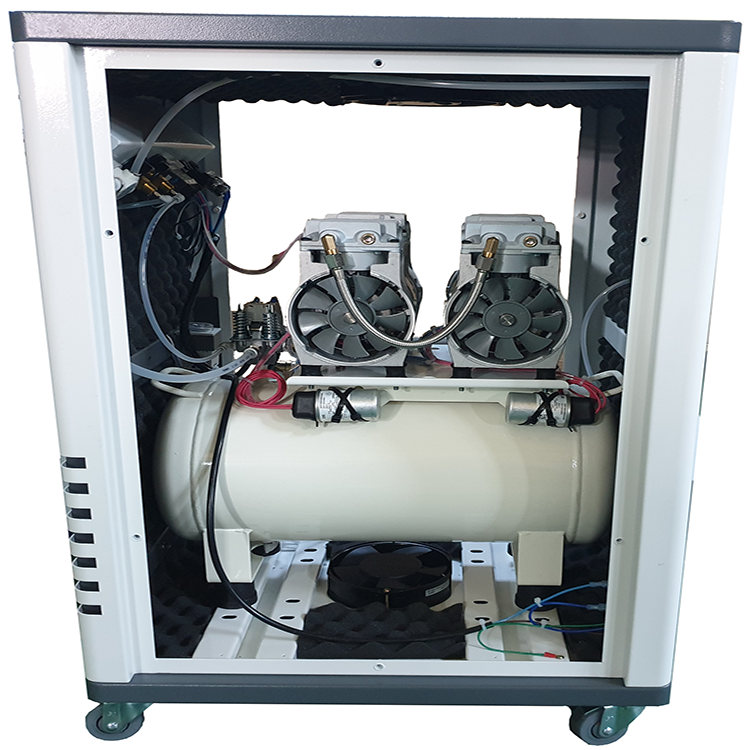

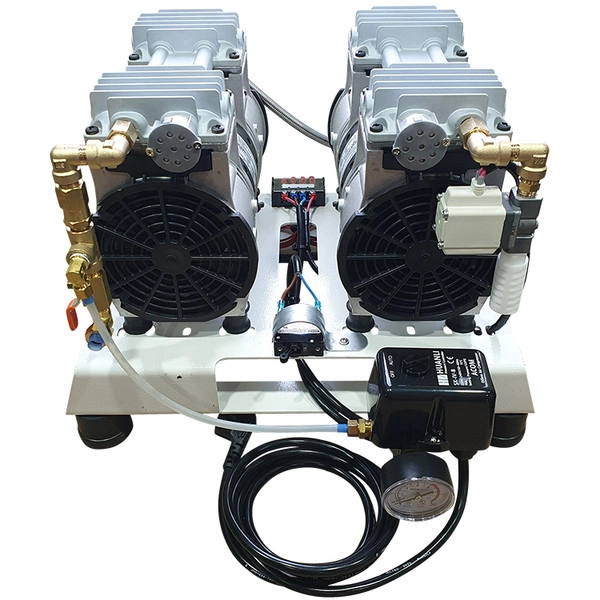

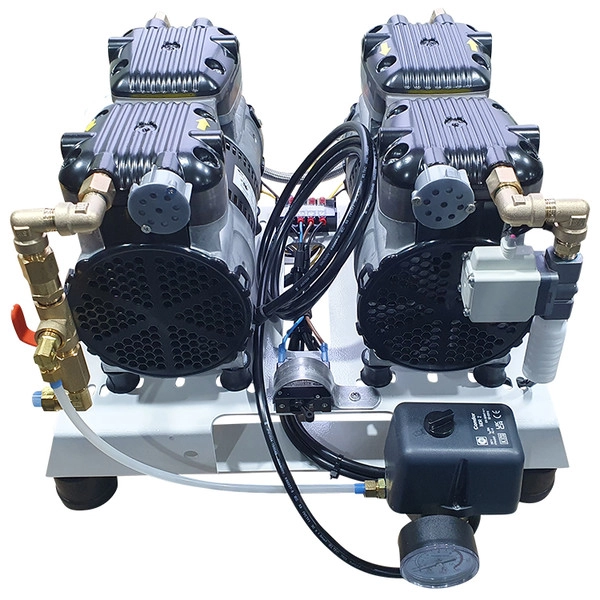

<내부 부품및기능요약>
- 흡입필터 : 펌프 에어 클리너 입니다
- 압력스위치 : 압력을 감지하여 콤프레샤 ON/OFF 합니다
- 체크밸브 : 압력용기의 에어 역류를 방지합니다
- N/O솔레노이드밸브 : 잔압 배출용 밸브입니다(멈춤시)
- 압력용기(철/알루미늄) : 30L
- N/C솔레노이드밸브 : 압력용기 응축수 배출밸브(기동시)
- 냉각휀 : 내부온도를 낮추어 줍니다(상하2개)
- 온도센서 : 40℃이상시 냉각휀 작동합니다

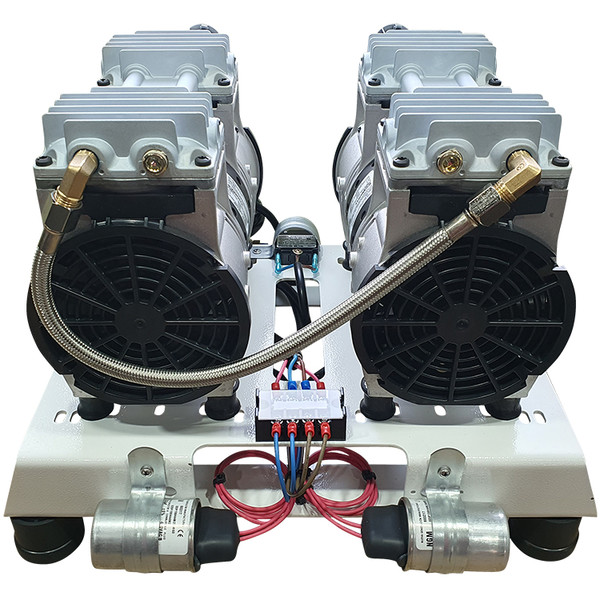

- 토마스펌프 : E160N42XDMLSGX-K295
- 오토타이머 : 압력용기 드레인 자동배출합니다(시간조절가능)
- 콘덴서(12.5/15uF) : 펌프 기동형 콘덴서 입니다
2 제품설명

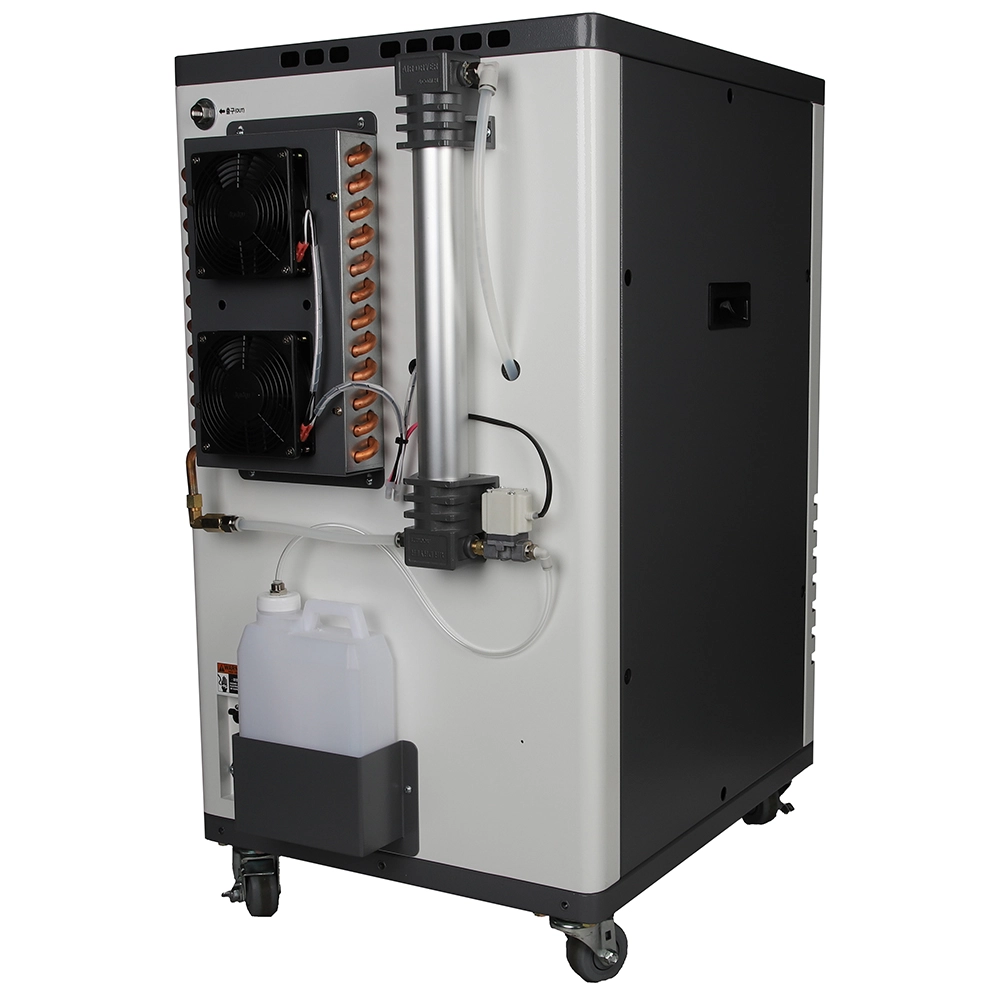

- OS200-E160-2H30 : 압력용기 철30L 내장
- OSD200-E160-2H30 : 압력용기 철30L 내장 / 흡착식드라이어 부착형(수분제거)
- OSAL200-E160-2H30 : 압력용기 AL30L 내장
- OSDAL200-E160-2H30 : 압력용기 AL30L 내장 / 흡착식드라이어 부착형(수분제거)
- 토마스펌프E160K내장된 에이콤 저소음형 콤프레샤입니다
- OEM주문으로 펌프 밸브판 볼트 스텐처리하여 부식방지 내구성이 향상 되었습니다
- 서비스킷 교환이 가능하며 교환후 사용전과 같은 높은 효율을 낼수 있습니다
- 치과 체어용(3~4대)및 기공소(캐드캠)에 많이 사용되고 있습니다

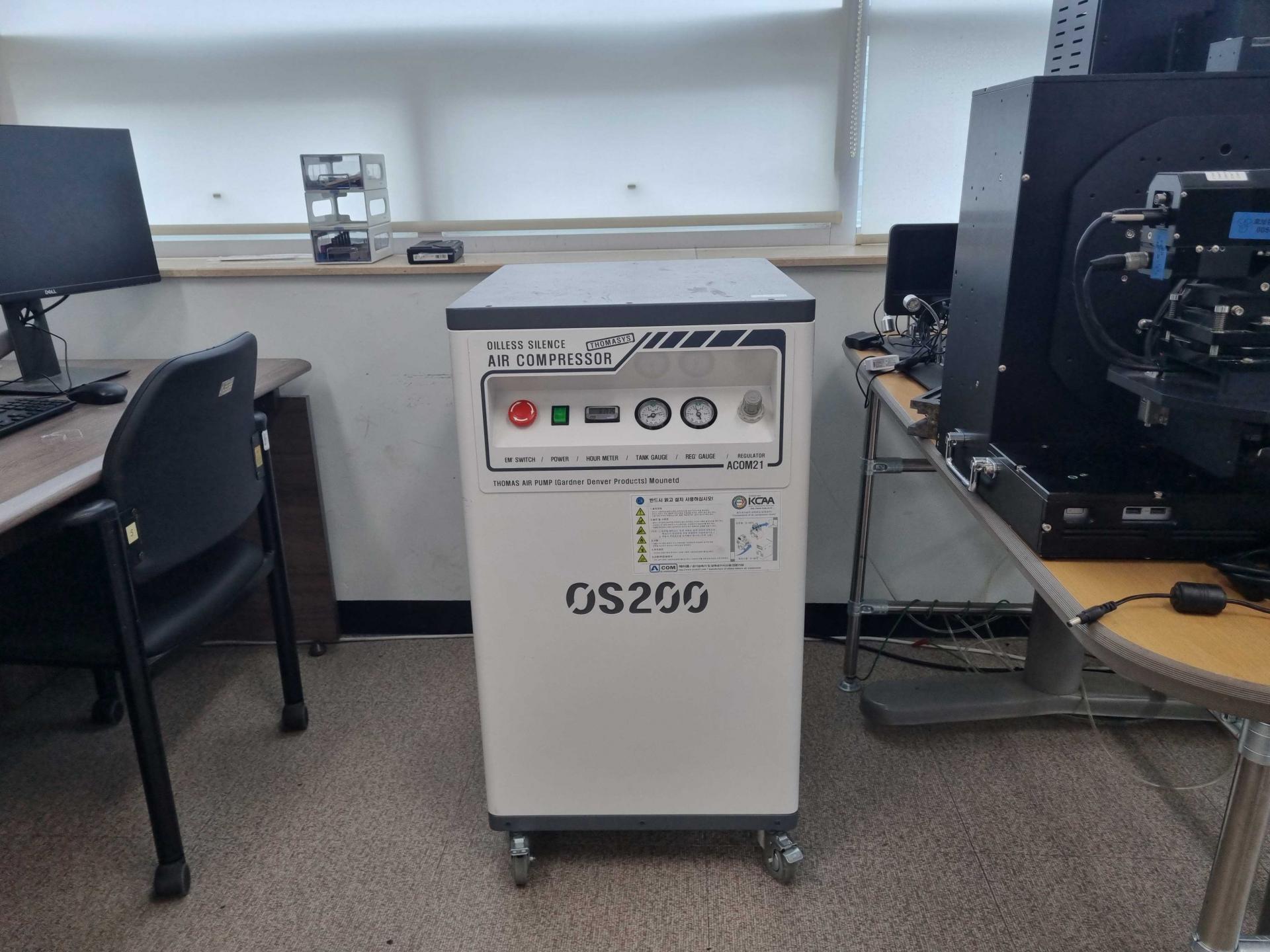

- 병원(진단검사의학과)관공서및대학교(실험실,연구실,분석실)에납품되고있습니다
- 흡입필터를 6개월,1년주기로 청소나 교환해주세요
- 정기적인 청소를 해주면 수명이 늘어납니다
- 물통의 물을 주기적으로 비워주세요
- 콤프레샤의 전원은 꼭 벽콘센트를 사용합니다(멀티탭은차단기다운)

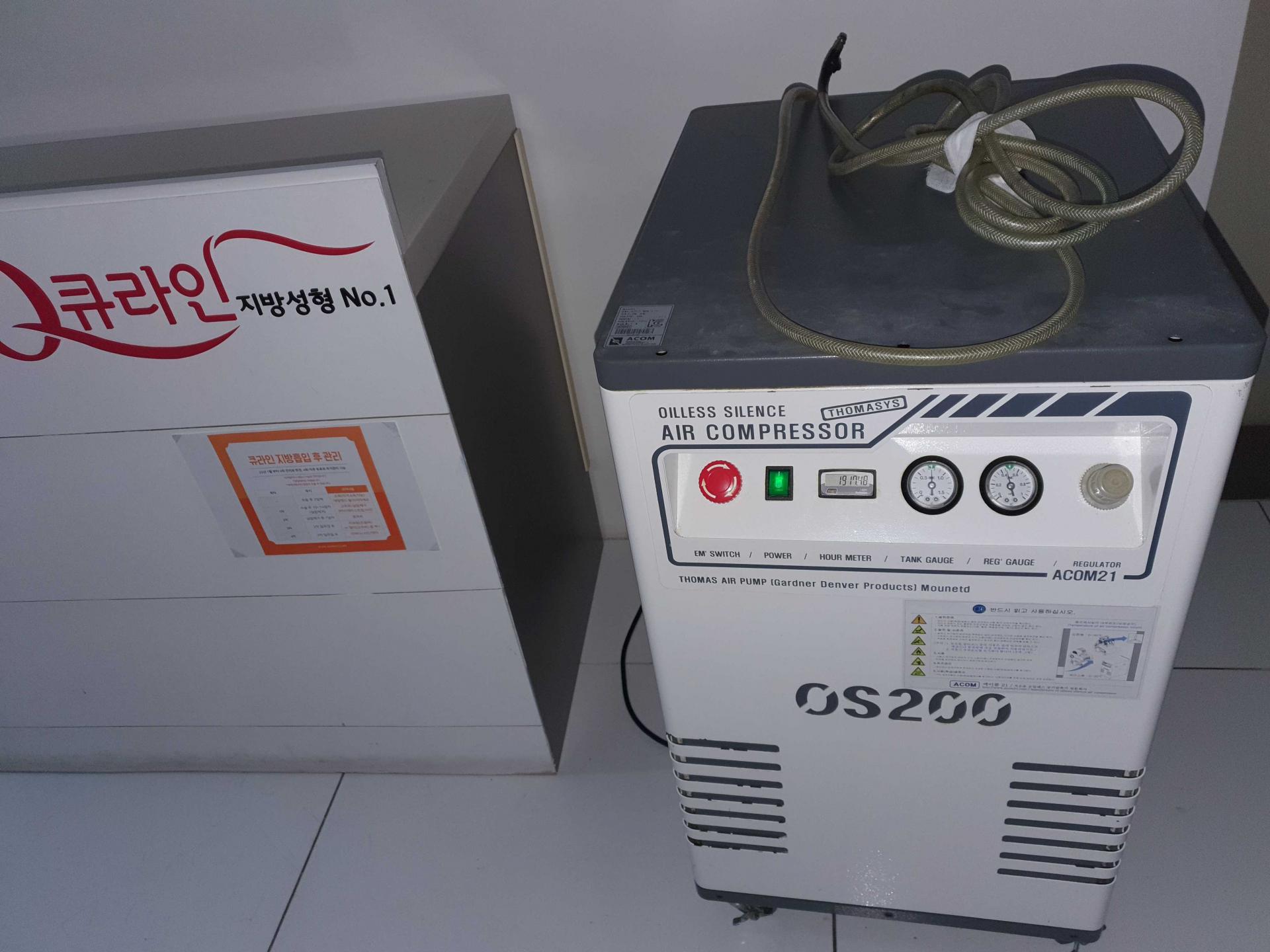

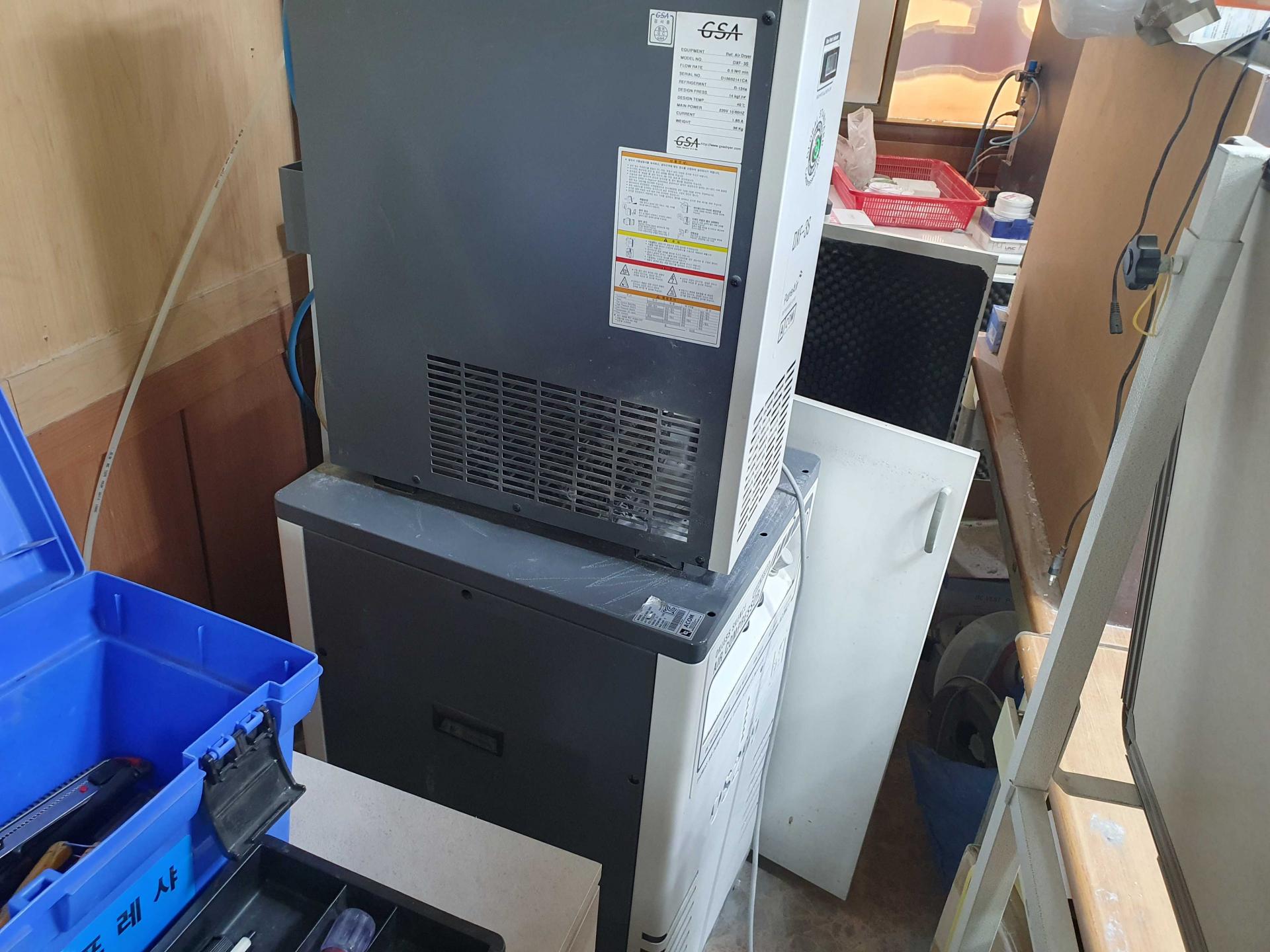

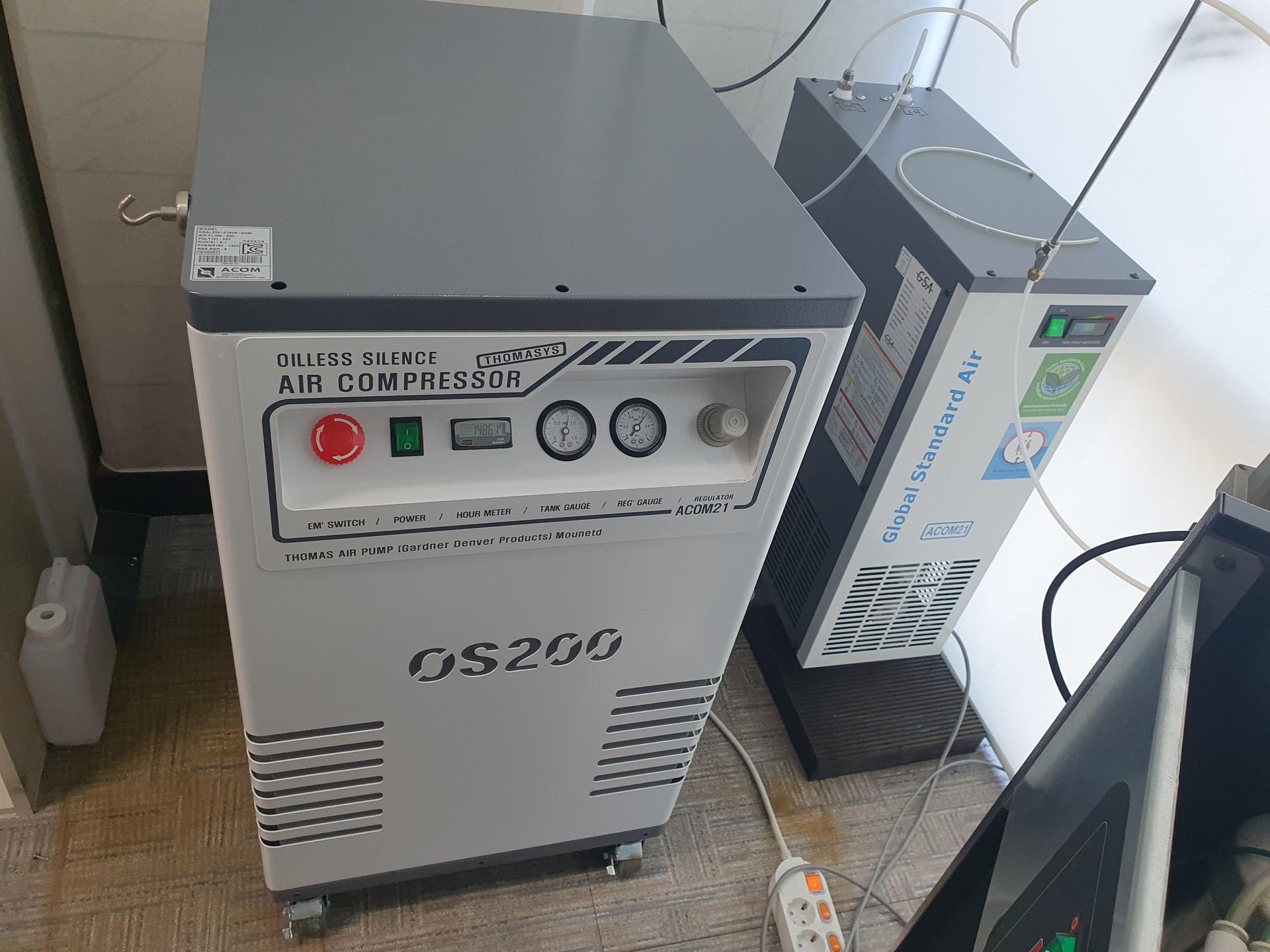

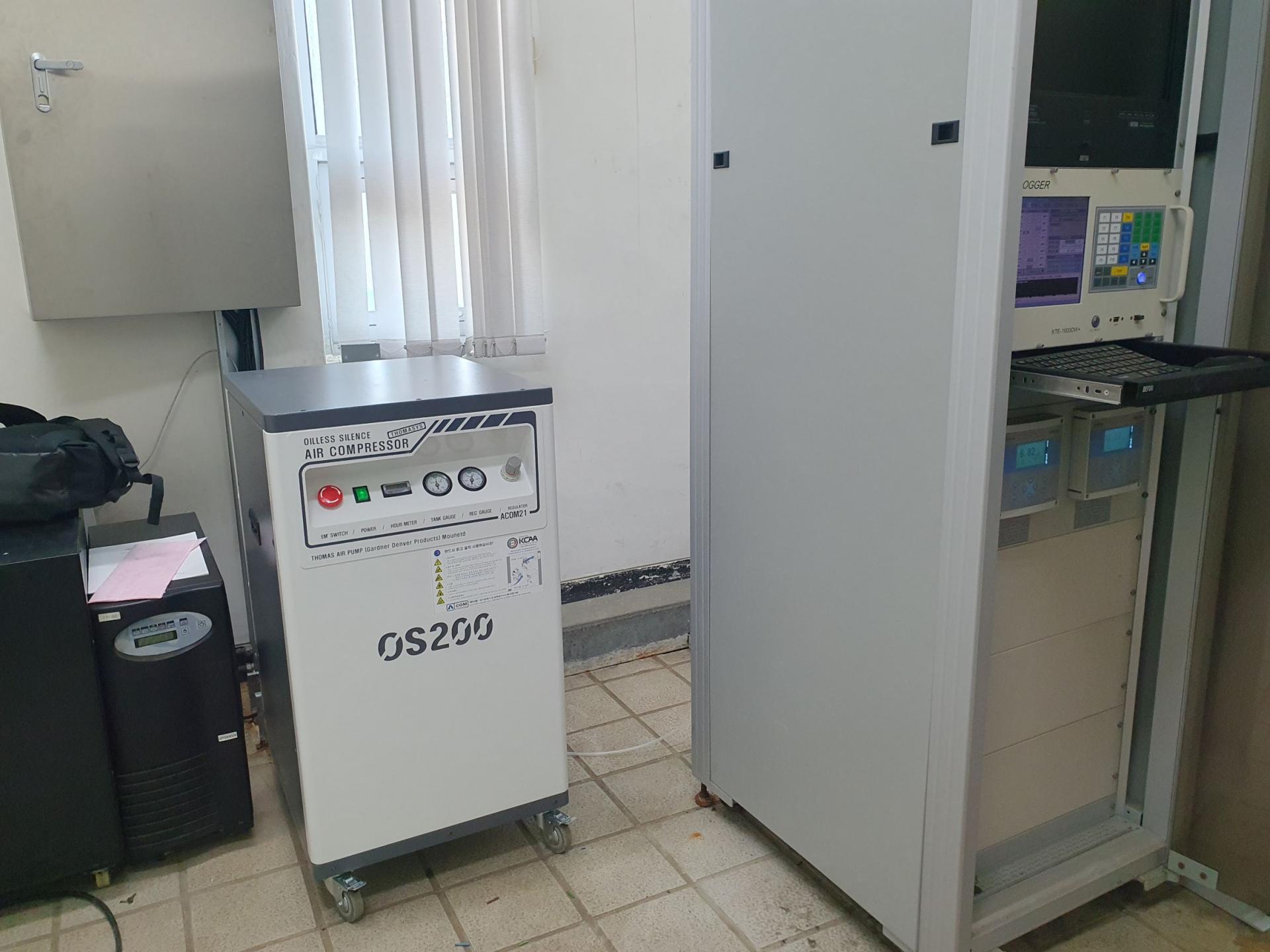

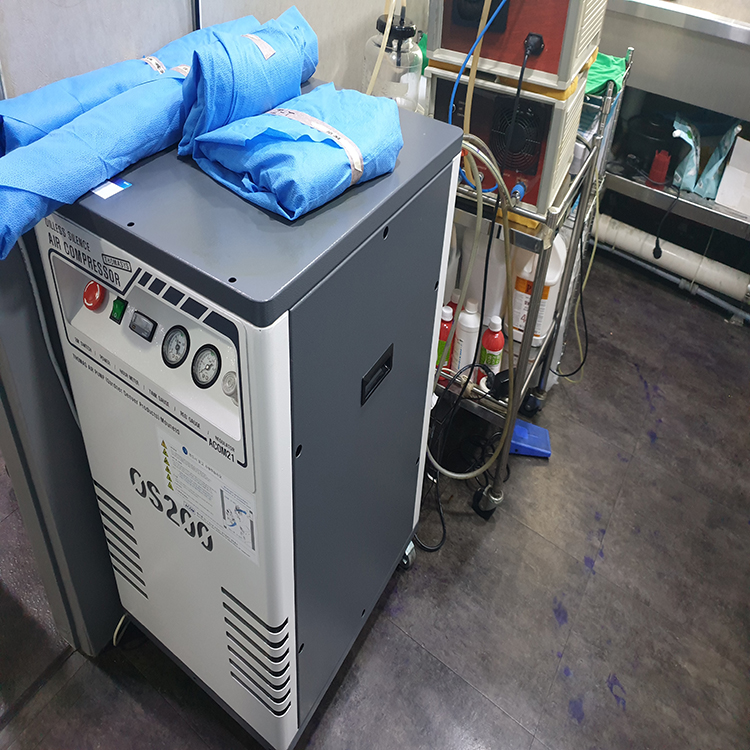

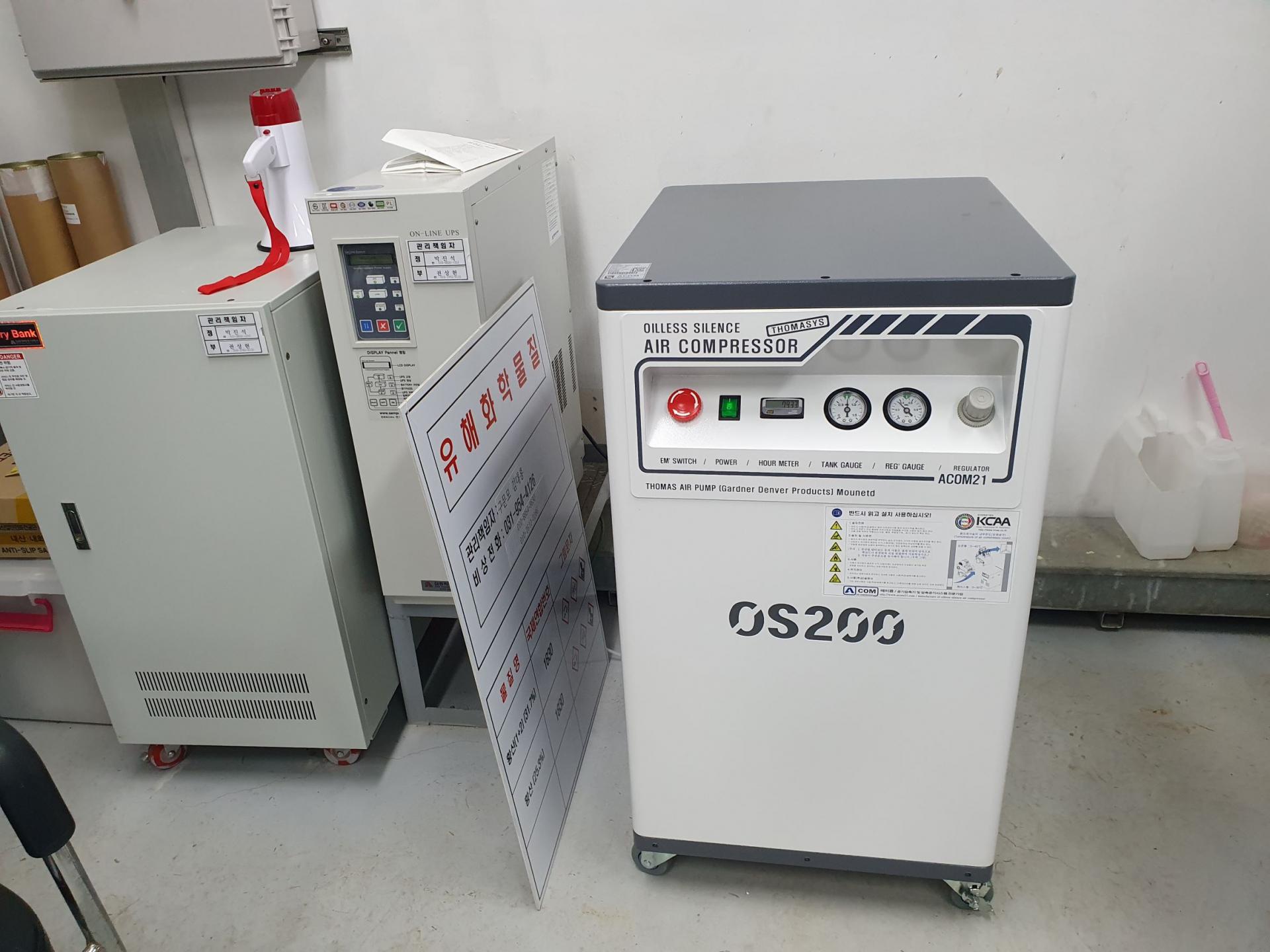

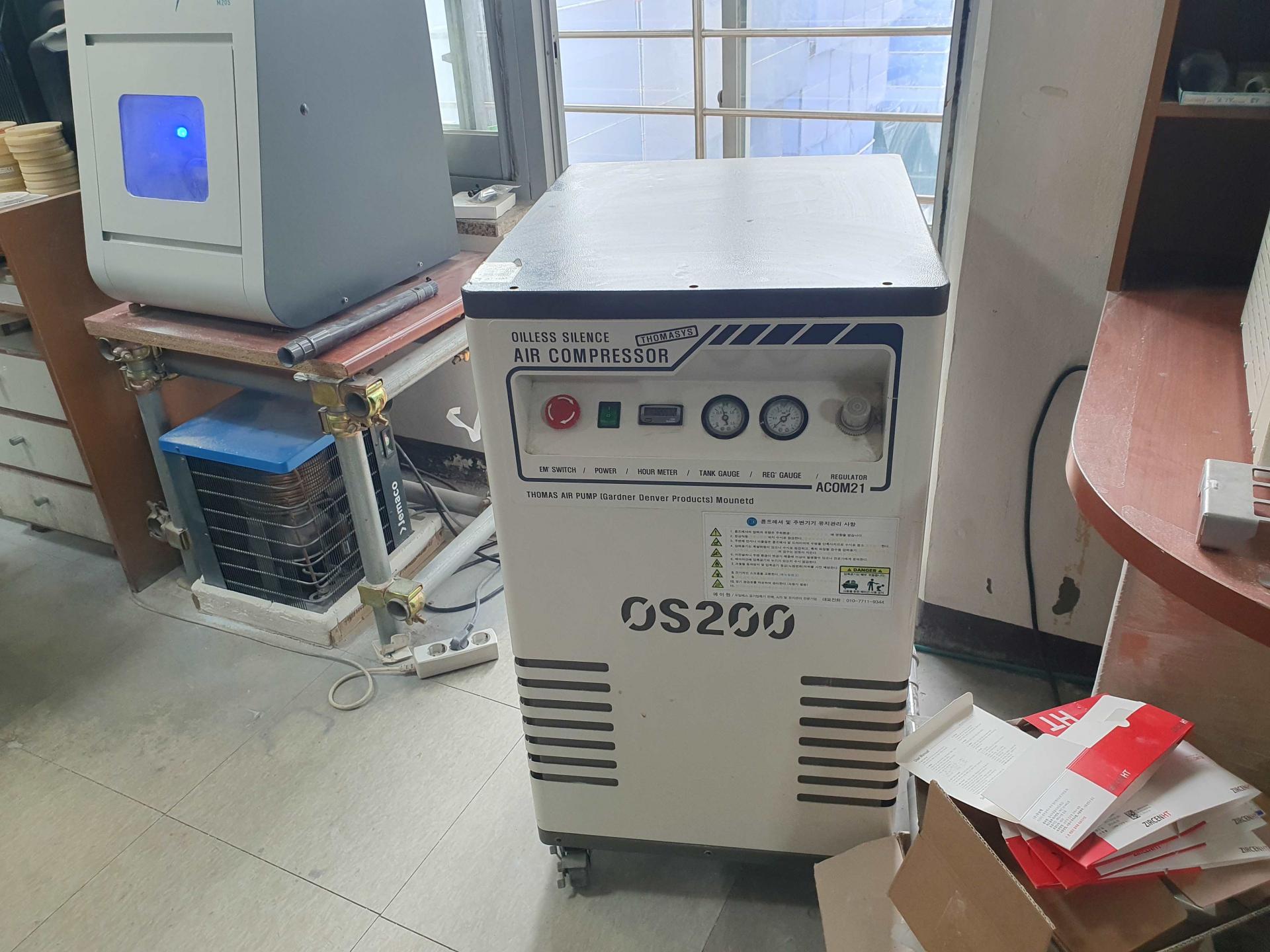

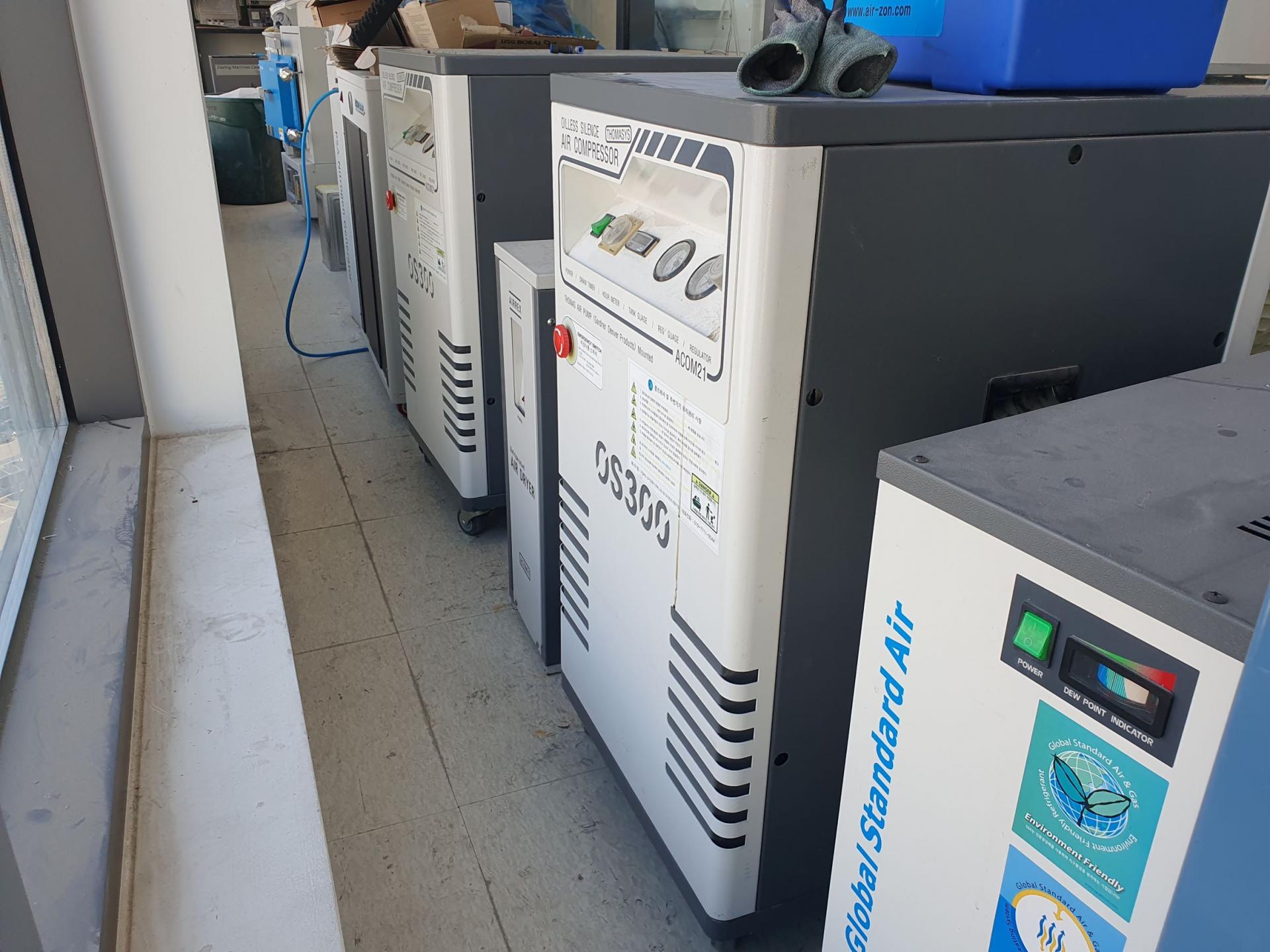

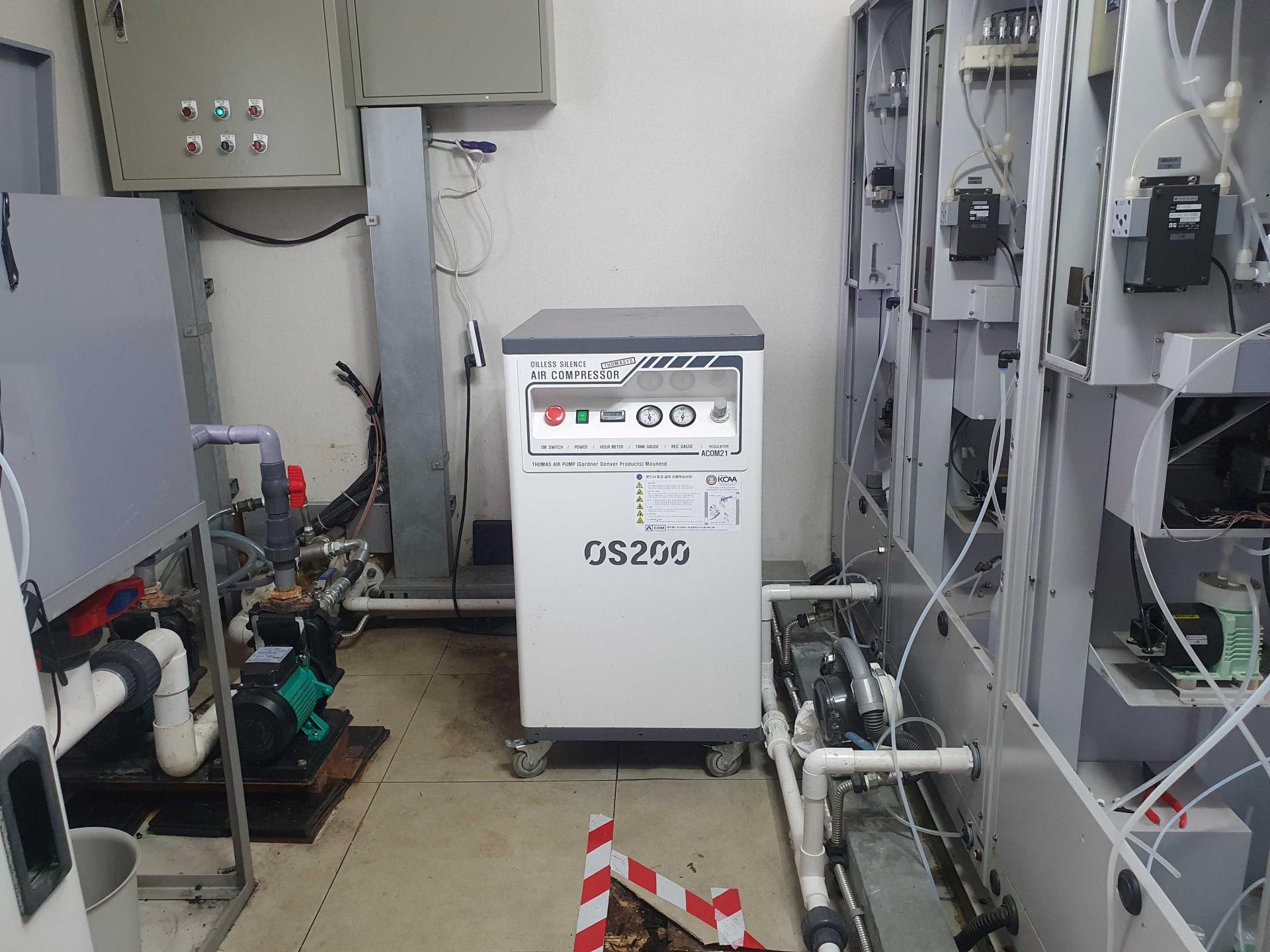

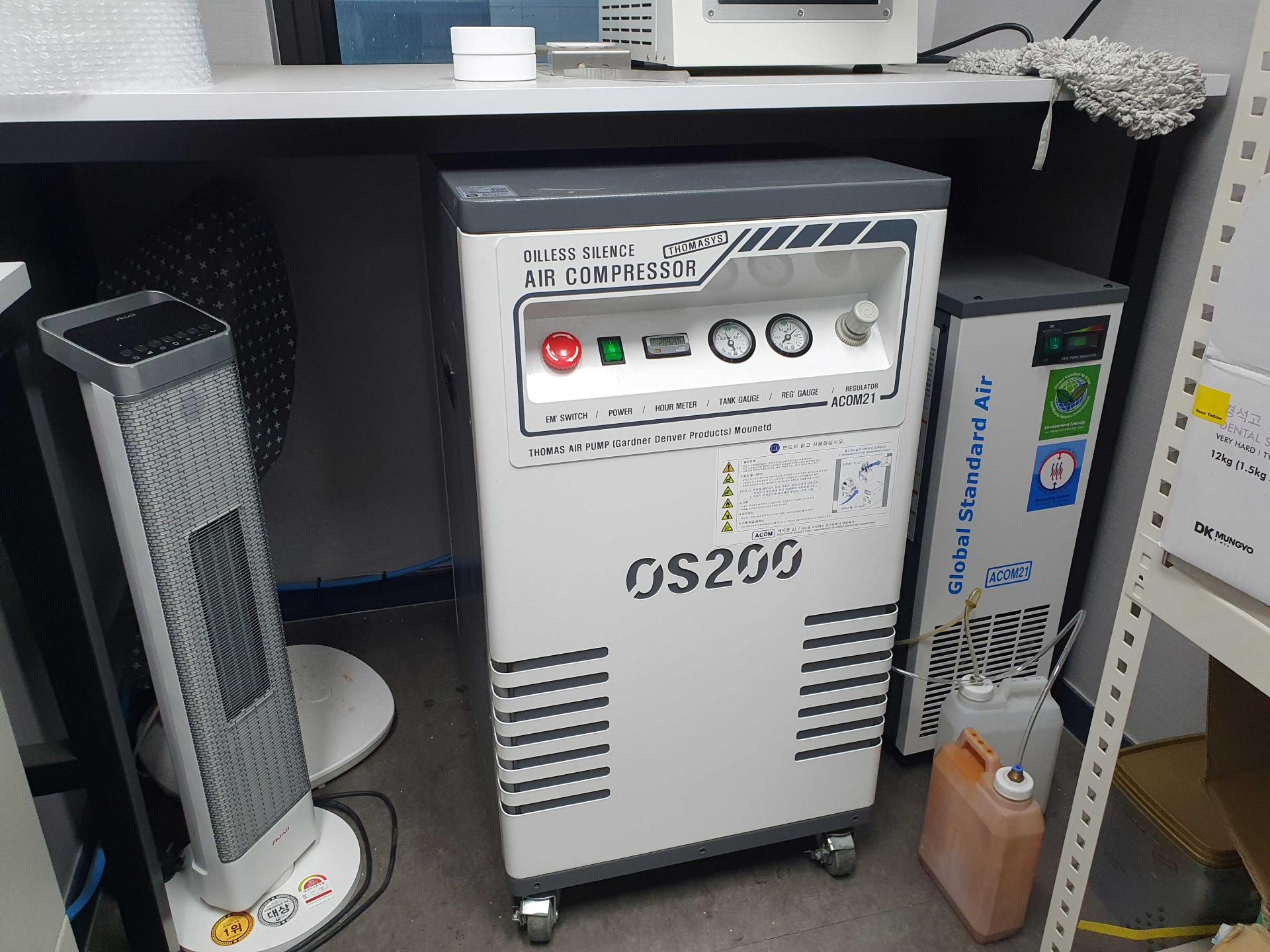

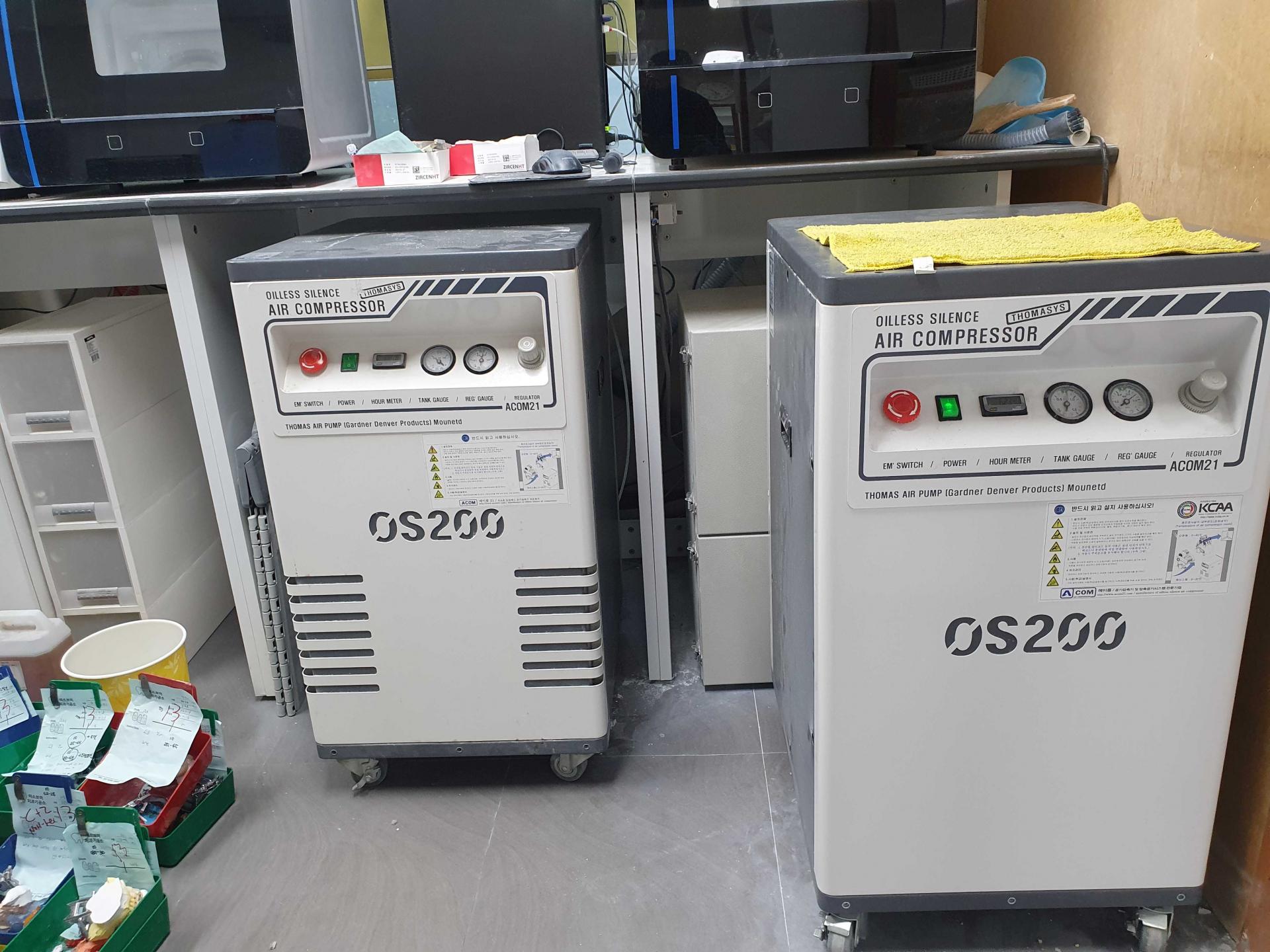

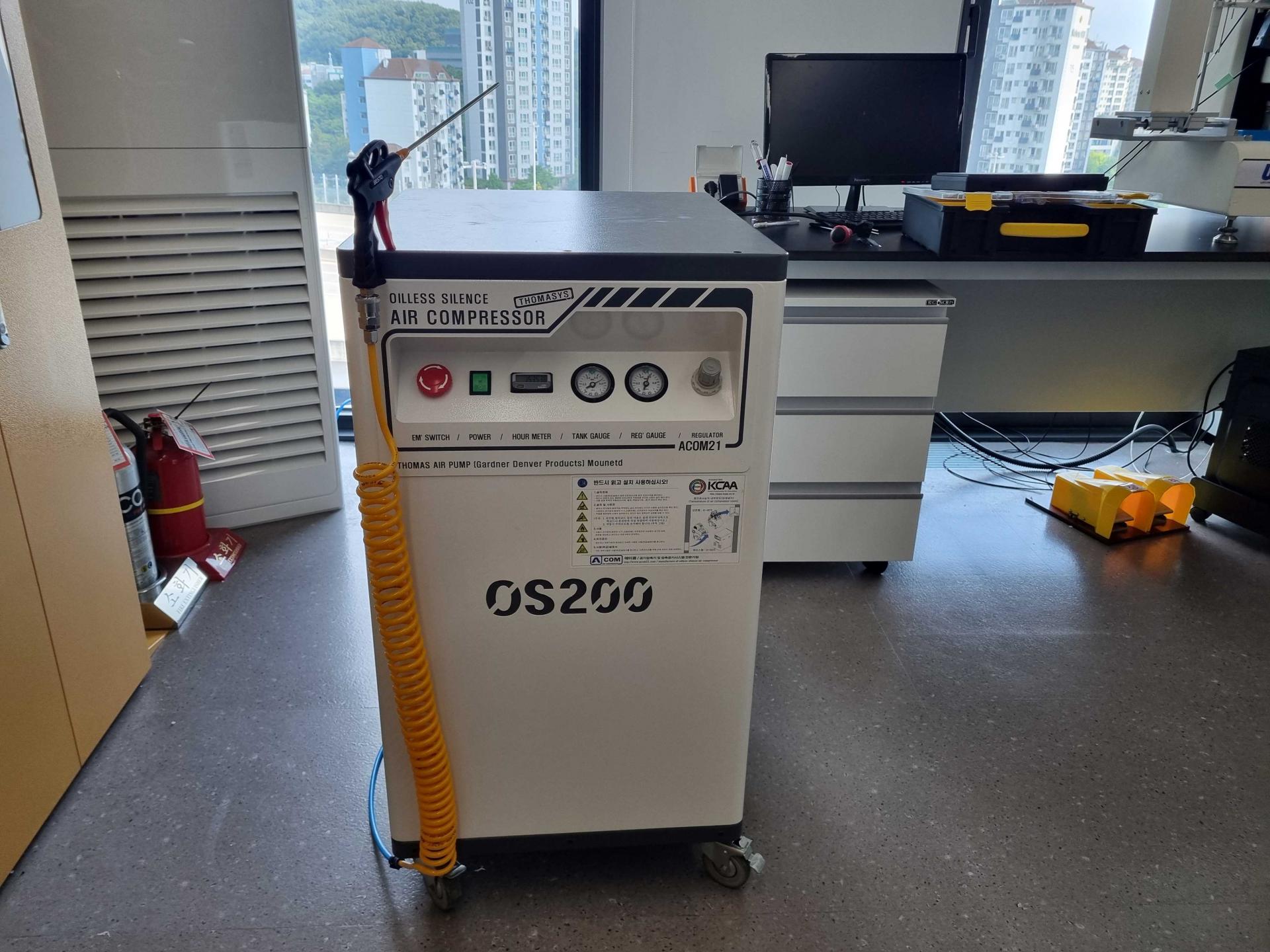

3 관련사진
4 관련영상
참 고 사 항
- 구매전 판매자에게 문의하시면 구매실수를 줄이고 만족도를 높일수있습니다
- 제품 구매후 연락및 문자드리고 제품 확인해드립니다
- 제품관련된 변경이나 추가사항도 가능합니다
- 구매후 설치시 연락주시면 안내 해드리겠습니다
- A/S 제품은 화물,택배로 보내주시면 됩니다
- 제품 구매후 1년주기 문자발송하여 제품 유지보수및 소모품관리내역 안내해 드립니다
단품/부품/소모품은 제외될수있습니다
